System DGP - zestaw nawiewny BANAN

2015.12.22

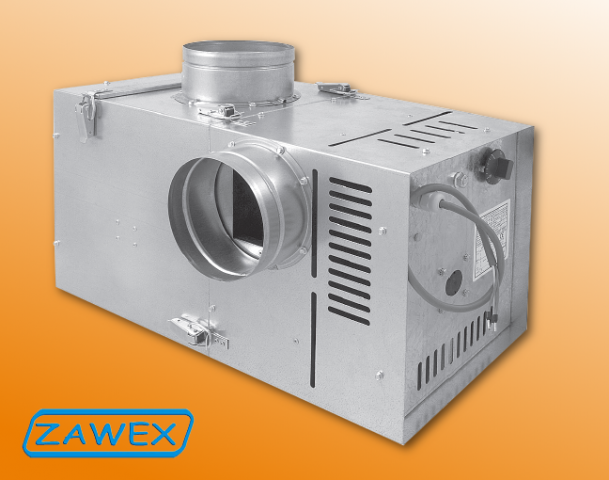

System DGP - zestaw nawiewny BANAN

Zestaw nawiewny "BANAN" jest elementem systemu dystrybucji gorącego powietrza, pozwalającym na rozprowadzenie ciepłego powietrza z kapy kominka do pozostałych pomieszczeń w budynku. Składa się on z dwóch elementów bazowych jednym z nich jest aparat nawiewny "AN", zaś drugi to bypass aparatu nawiewnego z filtrem i termostatem "BAN". Elementy te mogą być łączone razem tworząc zestaw nawiewny "BANAN" lub pracować oddzielnie.

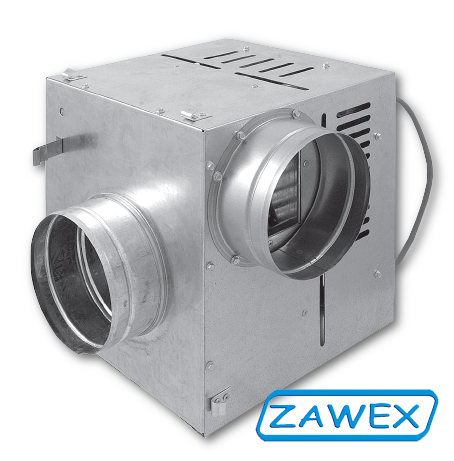

Aparat nawiewny AN





Aparat nawiewny AN został wyposażony w odizolowany termicznie oraz akustycznie wentylator z wirnikiem bębnowym nadmuchujący powietrze oraz termostat pozwalający na uruchomienie aparatu dopiero po osiągnięciu nastawionej wartości temperatury powietrza. Zakres regulacji temperatury załączania / wyłączania zawiera się w przedziale od +10 do +150 st. C. Wartość temperatury 150 st. C jest jednocześnie maksymalną dopuszczalną temperaturą powietrza zasilającego aparat. Obudowa aparatu AN została wykonana z ocynkowanej blachy stalowej i charakteryzuje się stopniem ochrony IP20. Wracając jeszcze do dopuszczalnych temperatur istotne znaczenie ma również maksymalna dopuszczalna temperatura otoczenia, która wynosi 50 st. C i wiąże się z koniecznością montażu aparatu w miejscu zapewniającym odpowiednią wentylację silnika - w żadnym wypadku aparat nie może być umieszczany w kapie kominka, ani w izolowanej zabudowie.





Aparat nawiewny AN zaleca się umiejscowić w maksymalnej odległości 4 m od paleniska, zaś wyloty ciepłego powietrza w pomieszczeniach mieszkalnych nie powinny być rozmieszczone dalej niż 10 metrów od aparatu. Producent oferuje 3 wersje aparatów nawiewnych: AN1, AN2 oraz AN3 różniące się między sobą mocą oraz maksymalną wydajnością. Parametry poszczególnych aparatów przedstawia poniższa tabelka:





Parametr

Aparat nawiewny AN1

Aparat nawiewny AN2 Aparat nawiewny AN3
Moc maksymalna
50W 80W 118W
Wydajność maksymalna
400m3/h 600m3/h 800m3/h
Zasilanie
230V / 50Hz 230V / 50Hz 230V / 50Hz
Prąd nominalny
0,25A 0,4A 0,6A
Ciśnienie akustyczne
65dB 65dB 65dB
Waga 5kg 7kg 8kg
Wymiary gabarytowe (dł/szer/wys)
290x280x270mm 307x303x302mm 363x335x325mm
Średnica króćców
fi: 125mm fi: 150mm fi: 150mm






Aparat nawiewny AN

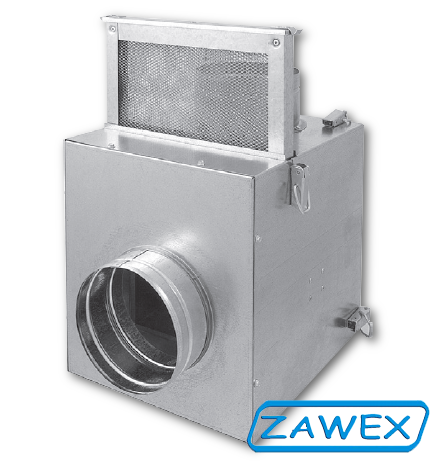

Bypass do aparatu nawiewnego BAN





Bypass "BAN" jest przeznaczony do współpracy z aparatem nawiewnym "AN", do którego dzięki odpowiednim zaczepom może zostać bezpośrednio przyłączony, jak również może on pracować z aparatami nawiewnymi innych producentów. Zastosowaniem baypassu "BAN" w systemach DGP jest przygotowanie powietrza wpływającego z kapy kominka do aparatu nawiewnego. "BAN" został wyposażony w termostat bimetaliczny napędzający przepustnicę, za pośrednictwem której reguluje temperaturę powietrza dopływającego do aparatu nawiewnego chroniąc go tym samym przed przegrzaniem. Zadaniem bypassu jest również odcinanie dopływu gorącego powietrza do aparatu nawiewnego, wówczas kiedy ten nie pracuje (np. w wyniku zaniku napięcia zasilania) oraz filtrowanie powietrza, dzięki wyposażeniu go w duży filtr metalowy charakteryzujący się niewielkimi oporami przepływu. Maksymalna temperatura pracy baypassu BAN wynosi 180 st. C. Podobnie ja aparat nawiewny AN, bypass został wykonany z ocynkowanej blachy stalowej. Najważniejsze parametry wszystkich dostępnych bypassów zostały przedstawione w tabeli poniżej:





Parametr

Bypass BAN1

Bypass BAN2 Bypass BAN3
Wymiary (dł/szer/wys)
313x261x328mm 338x282x376mm 336x314x390mm
Średnica króćców
fi: 125mm fi: 150mm fi: 150mm
Waga
3,5kg 4kg 4,5kg






Bypass BAN
