Budowa Wentylatora

2018.06.22
Budowa Wentylatora

W dzisiejszym artykule poruszymy kwestie związane z budową najpopularniejszych typów wentylatorów. Omówimy elementy z jakich zbudowane są wentylatory oraz przedstawimy jaką funcje dany element pełni w całej konstrukcji wentylatora.







Wirnik Wentylatora



Wirnik wentylatora zbudowany jest z zamocowanych na piaście łopatek, które mogą być prawe (D), lewe (S) lub rewersyjne. Wirnik z łopatkami prawymi (D) obraca się zgodnie z ruchem wskazówek zegara (patrząc od strony wylotu powietrza - przepływ w kierunku osoby patrzącej). W przypadku wirnika z łopatkami lewymi (S) obraca się on przeciwnie do ruchu wskazówek zegara (również patrząc od strony wylotu powietrza - przepływ w kierunku osoby patrzącej), zaś wirnik wyposażony w łopatki rewersyjne może pracować zarówno z kierunkiem zgodnym do obrotu wskazówek zegara, jak również z kierunkiem przeciwnym.



Większość typowych wirników wentylatorów dostępna jest w zakresie średnic od 260 do 1250 mm. Szczególnie ważną kwestią w przypadku wirników wszystkich wentylatorów jest ich wyważenie dynamiczne, które przkłada się szczególnie na żywotność łożysk wirnika. W związku z tym przed zakupem wentylatora należy upewnić się czy wirnik został wyważony dynamicznie wg zaleceń normy PN-93/N-01359 i w jakiej klasie.











Łopatki Wirnika



Łopatki są elementami montowanymi bezpośrednio do piasty wentylatora. Kąt pod jakim zostały one ustawione bezpośrednio przekłada się na wydajność i sprzężanie wentylatora. W tradycyjnych rozwiązanich łopatki wykonane są w taki sposób aby mogły pracować tylko w jednym kierunku (zgodnie z kierunkiem przepływu powietrza wybranym przez Kupującego). Poza tradycyjnymi łopatkami, na rynku dostępne są tzw. łopatki rewersyjne mogące pracować w obie strony - dzięki czemu jeden wentylator może w zależności od potrze może pracować jako wyciągowy lub nawiewowy.



Łopatki wirnika wentylatora mogą być wykonane z następujących materiałów:



  • PPG - polipropylen zbrojny włóknem szklanym (maks. temp. pracy: 80 st. C),
  • PAG - polamid zbrojony włóknem szklanym (maks. temp. pracy: 120 st. C),
  • PAGAS - polamid zbrojony włóknem szklanym w wykonaniu antyelektrostatycznym (maks. temp. pracy: 120 st. C),
  • AL - aluminium (maks. temp. pracy: 150 st. C),
  • RYT - RYTON - mieszanina włókien szklanych i wypełniaczy mineralnych (maks. temp. pracy: 240 st. C),







Piasta



Piasta jest elementem składowym wirnik, umiejscowiona w centralnej części wentylatora. Zależnie od modelu wentylatora do piasty mocuje się do trzech do szesnastu łopatek. W środku piast znajduje się otwór montażowy pozwalający na umocowanie jej na wale silnika. Materiałem z którego najczęściej wykonuje się piasty wentylatorów jest aluminium.







Silnik Wentylatora



W wentylatorach najczęściej stosowanymi silnikami są indukcyjne asynchroniczne silnikie elektryczne prądu przemiennego. W zależności aplikacji w jakiej dany model wentylatora ma pracować silniki mogą być zasilane 1- lub 3-fazowo, zaś ich mocą może zawierać się w przedziale od kilkudziesięciu watów do kilkunastu kilowatów. Ponadto w ofercie producentów wentylatorów można znaleźć silniki w wykonaniu wysokotemperaturowym, przeciwwybucohwym oraz silniki przystosowane do regulacji prędkości obrotowej za pomocą falownika.







Obudowa



Materiałami z jakich najczęściej wykonuje się obudowy wentylatorów są:



  • Blacha aluminiowa,
  • Blacha stalowa (malowana lub cynkowana),
  • Blacha stalowa nierdzewna,
  • Laminat,
  • Tworzywa sztuczne,







Tabliczka Znamionowa



Na tabliczce znamionowej producent umieszcza najważniejsze informacje dotyczące parametów wentylatora - są to między innymi:



  • Dane producenta,
  • Numer produktu,
  • Model,
  • Prędkość obrotowa,
  • Wydajność,
  • Moc,
  • Napięcie zasilania,
  • i inne,







Taśma Aluminiowa



Wentylatory w wykonaniu przeciwwybuchowym posiadają dodatkowo taśmę aluminową wyścielającą wnętrze obudowy.

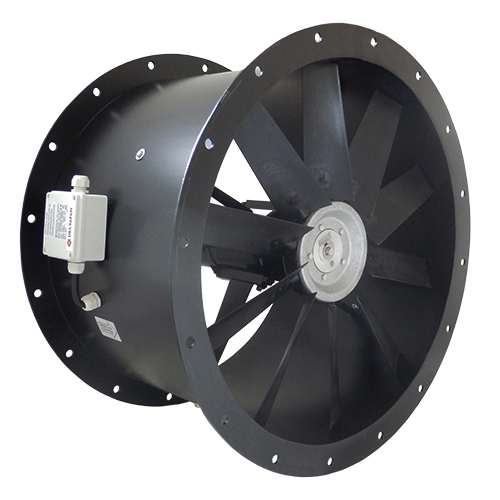

Wentylator Kanałowy - Budowa
